1、该机器是一台集五面铣、钻孔、铣削为一体的龙门式数控五轴加工中心；
2、标配新代数控系统，兼容国际通用G代码格式；
3、针对 厚片吸塑、 卫浴陶瓷、 泡沫、 碳纤维、 木模 等非金属材料而设计的五轴加工机床

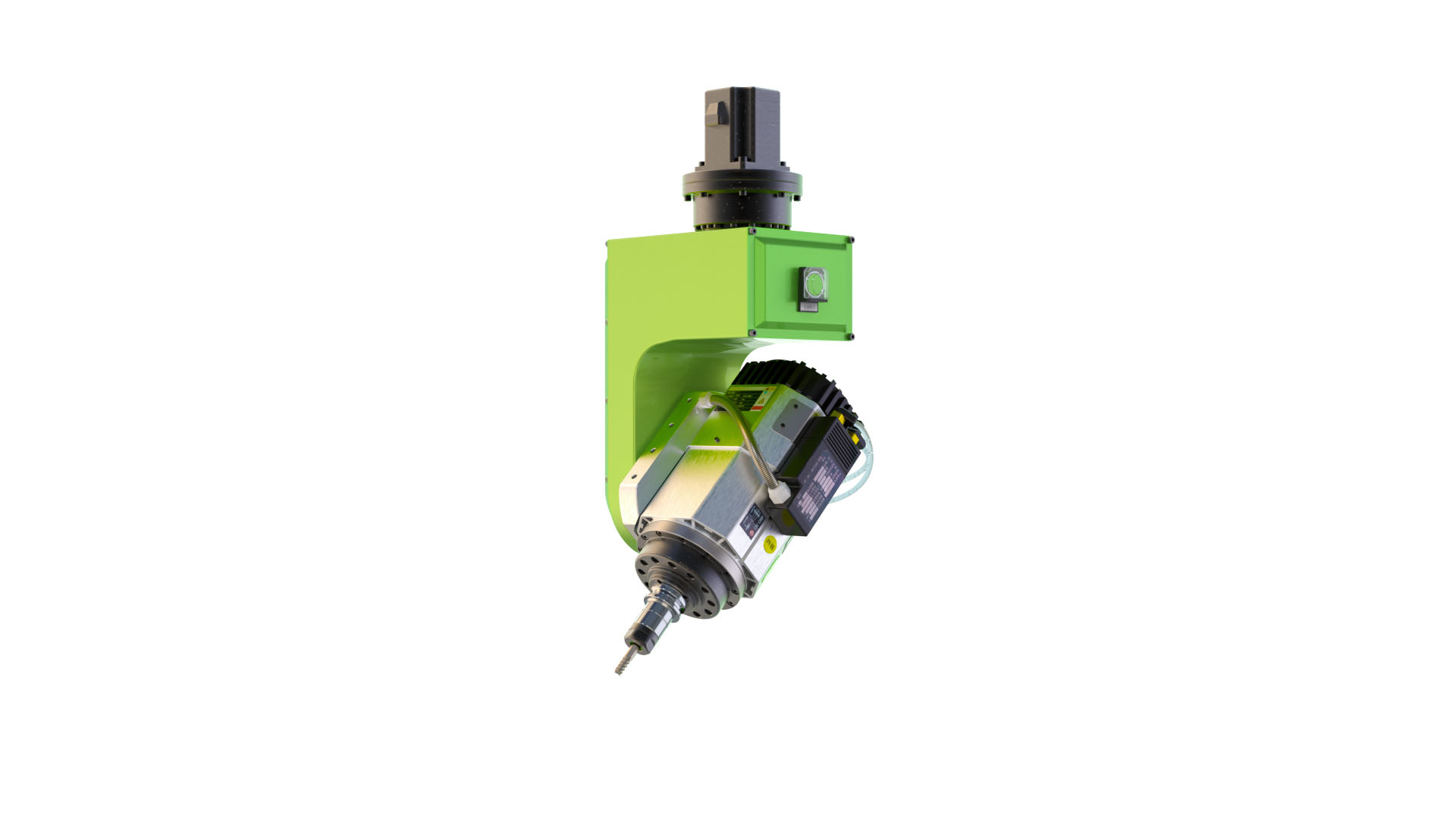

4、自研精密L型五轴头，配套进口谐波减速器，寿命大于30000小时（约12.5年）；
5、采用定梁式设计模式，机器稳定性好，加工零件范围大，加工精度高；
6、 A/C轴多角度、多方位、多视角加工，满足不同加工需求；
7、一道工序，即可完成复杂工件、复杂曲面的加工。
XS-5-1212-Z80是一款小行程五轴加工中心，适用于小工件，如吸塑、义肢、雕塑、工艺品等产品的雕刻加工。
本机型可选配5.5-18KW进口风冷主轴，并支持选配刀库
本机型可选配5.5-18KW进口油冷主轴，并支持选配刀库
本机型可选配9KW进口油冷双头主轴
本机型可选配3.2-7.5KW国产水冷主轴
本机型可选配3.5-9KW合资风冷主轴

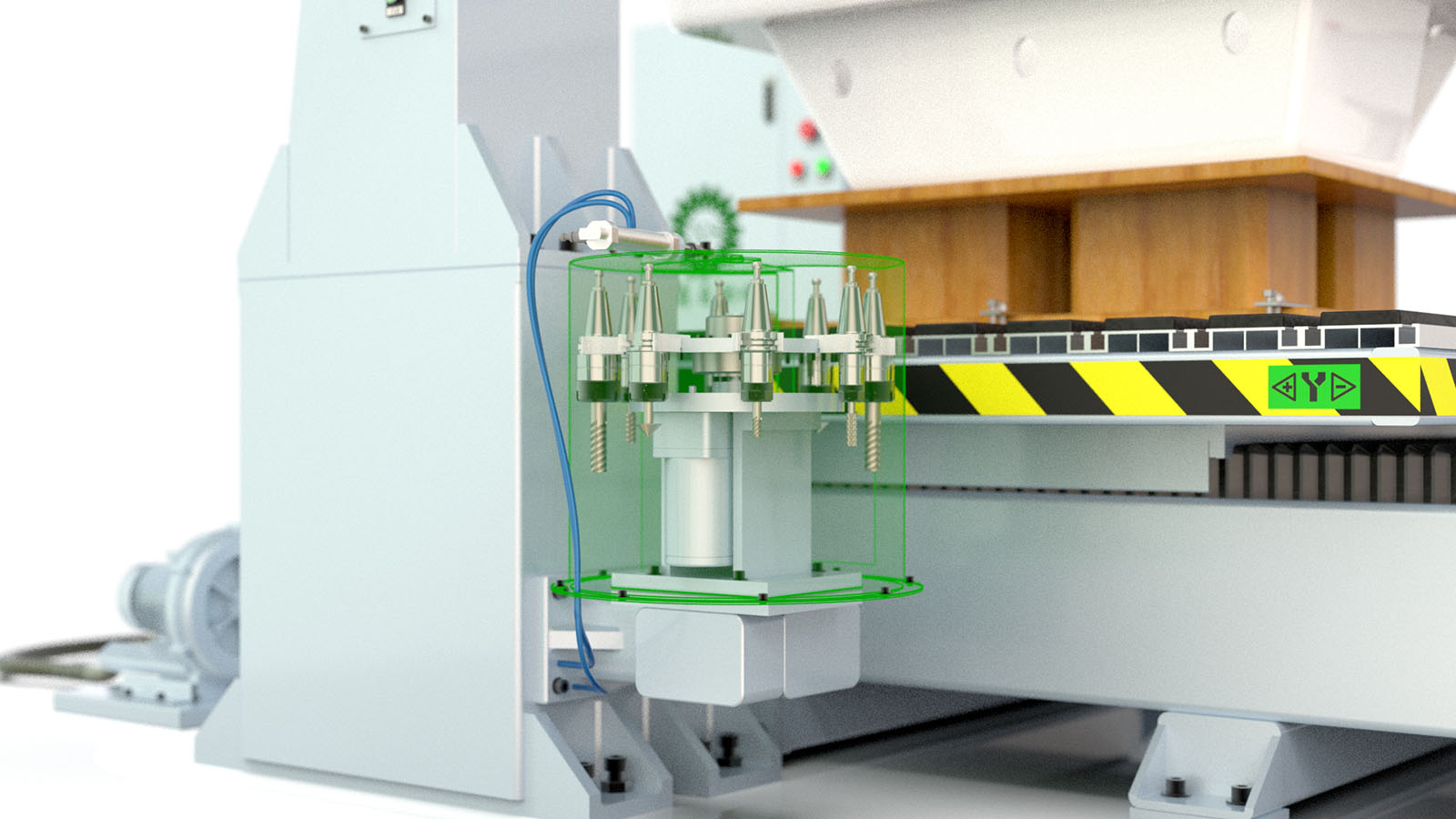

可选配8把BT30圆盘式刀库
适用于厚片吸塑加工，经济型厚片吸塑五轴加工中心

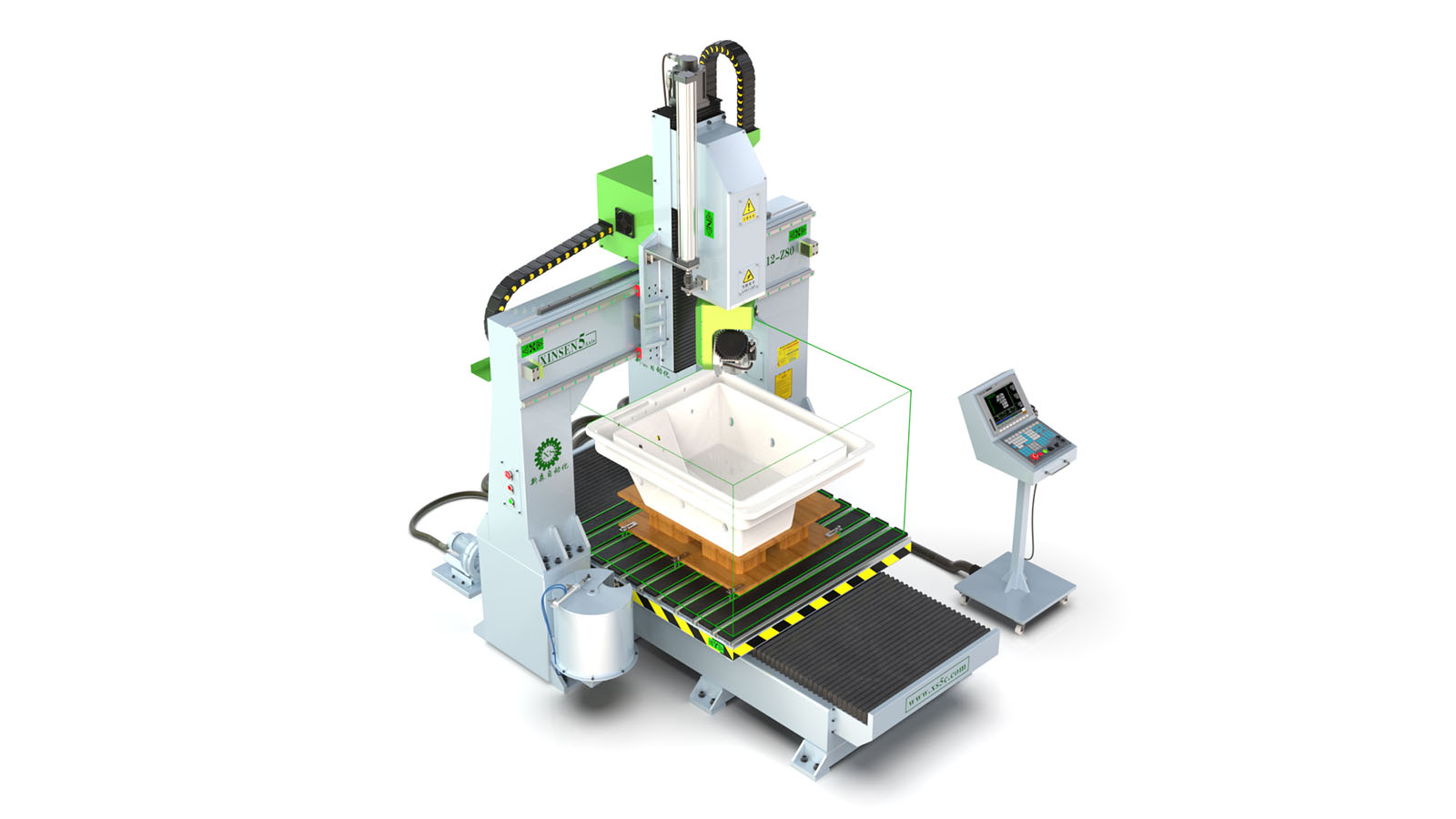

适用于浴缸加工

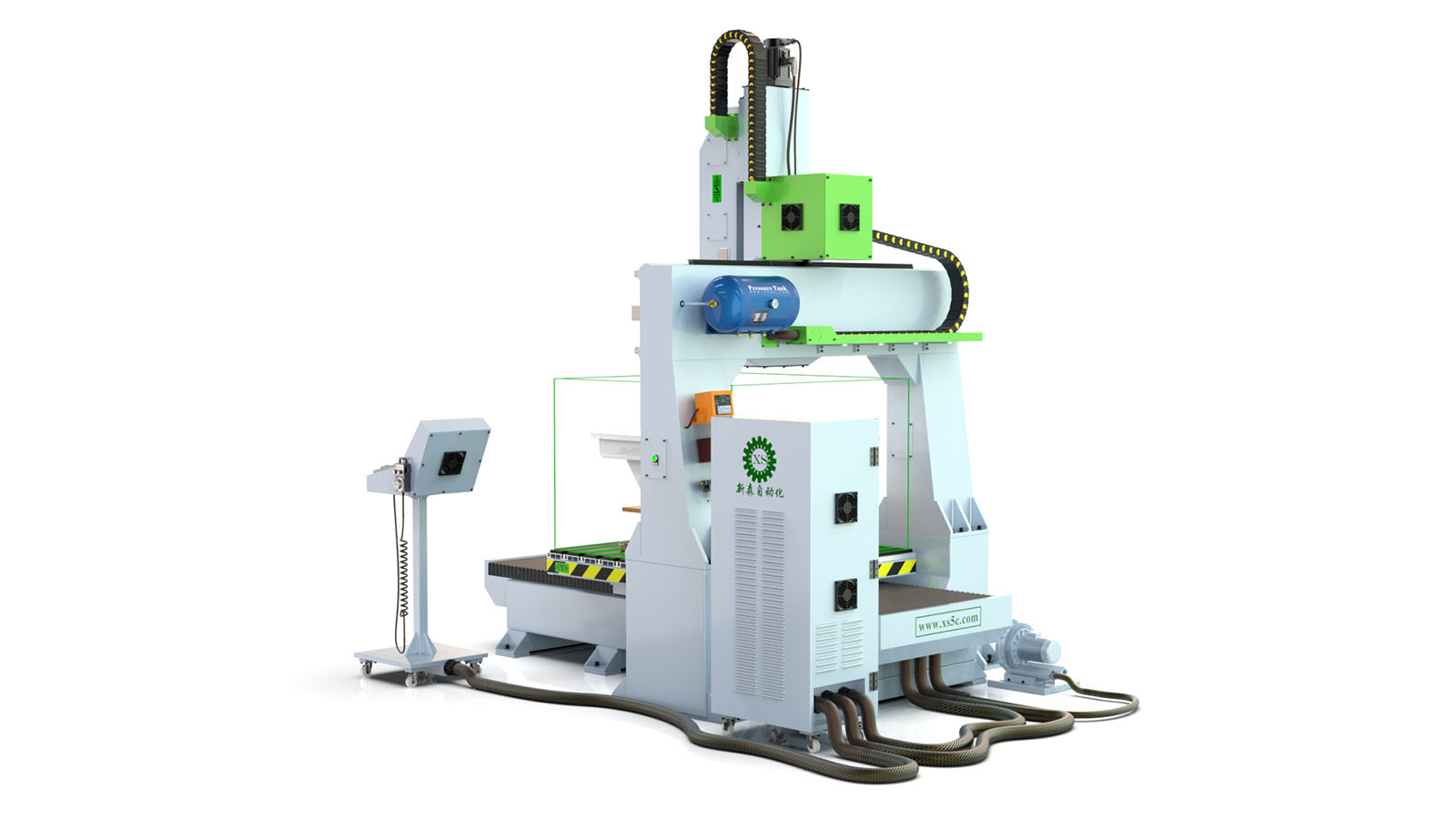

五轴五面加工，一次性成型

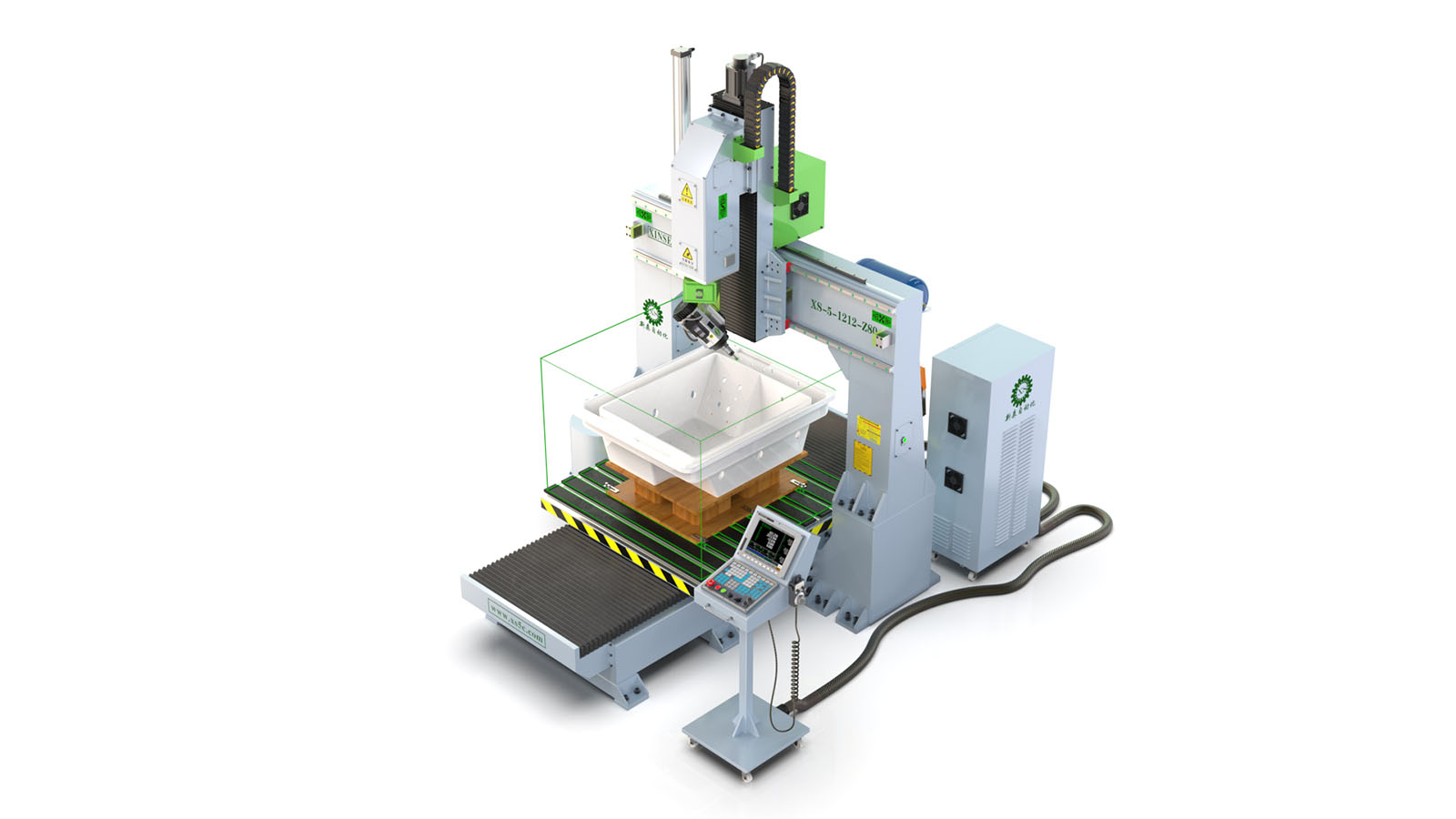

五轴五面加工，一次性成型
五轴五面加工，一次性成型

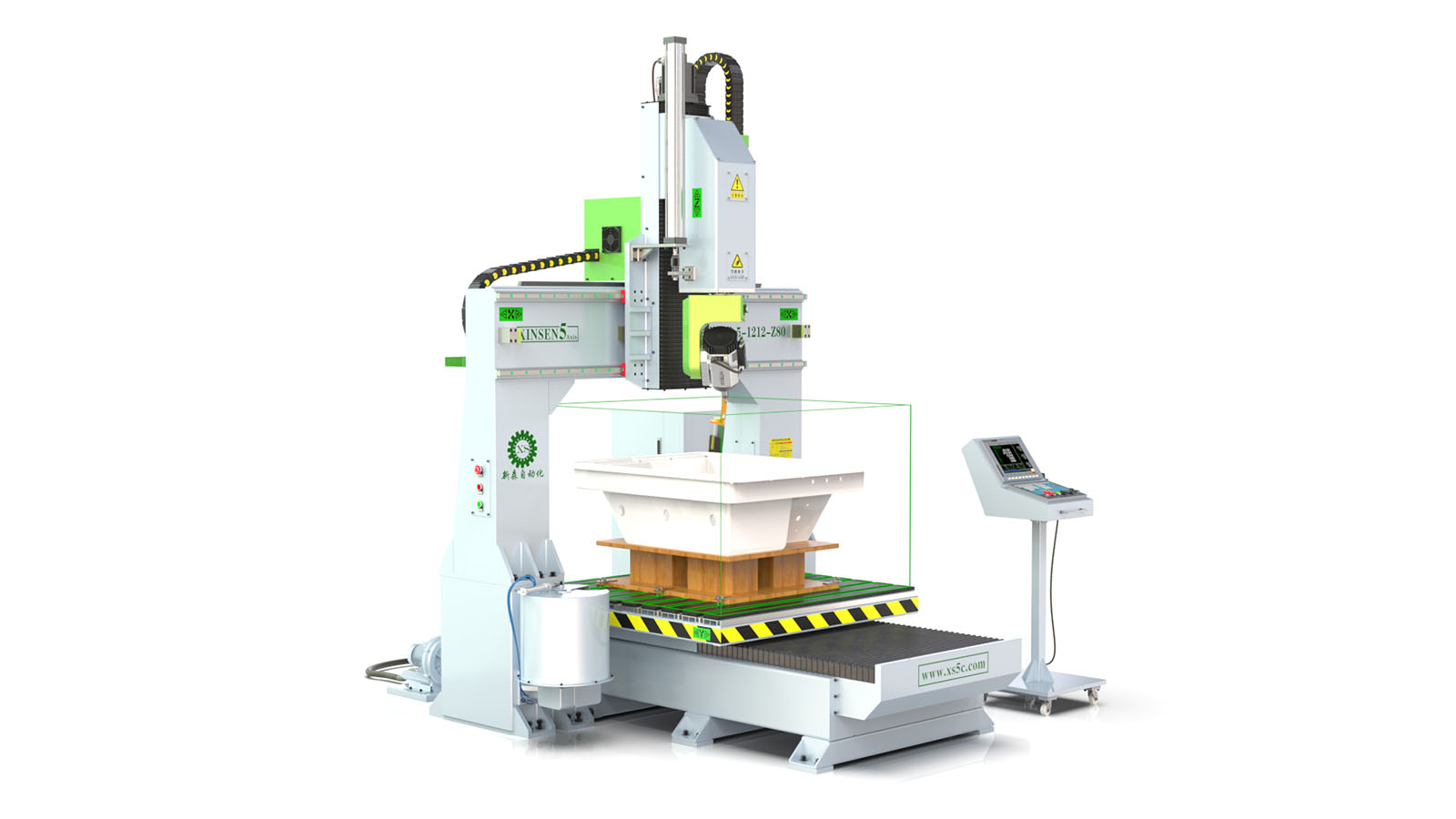

适用于浴缸加工的五轴加工中心，五轴五面加工，一次性成型
| 名称 | 参数 | |
|---|---|---|
| 基础参数（BASIC PARAMETERS） | ||
| 设备编号 | XS-5-1212-Z80 | 技术咨询 |
| 加工行程 | X1200 / Y1200 / Z800mm / A±120°C / ±540°C | 技术咨询 |
| 空程速度 | X35 / Y40 / Z30m/min | 技术咨询 |
| 机器精度 | ±0.15/300mm（加工精度） / ±0.02/300mm（重复定位精度） | 技术咨询 |
| 外型尺寸 | L2885 / W1926 / H3008mm （ CAD图纸） | 技术咨询 |
| 功率电源 | ≈13KW，380v±5% 50-60Hz，三相四线四平方（选择主轴、真空泵等选配件会增或减总功率） | 技术咨询 |
| 气压需求 | 6 kg/cm² | 技术咨询 |
| 机器重量 | ≈2850kg | 技术咨询 |
| 主轴参数（SPINDLE） | ||
| 主轴 | （标配）3.7KW，18000 转/分钟，风冷，陶瓷轴承，中外合资，适配 1-16mm 刀具 | 技术咨询 |
| （选配）4.5KW，24000 转/分钟，水冷，钢制轴承，国产，适配 1-16mm 刀具 | 技术咨询 | |
| （选配）10KW，18000 转/分钟，油冷，陶瓷轴承，意大利进口，适配 1-16mm 刀具 | 技术咨询 | |
| 刀库 TOOL MAGAZINE | ||
| 刀库 | （标配）不带刀库 | 技术咨询 |
| （选配）圆盘式伺服刀库，BT30，8 把（刀库数量不可定制） | 技术咨询 | |
| （选配）直列式刀库，BT30，8 把（刀库数量可定制） | 技术咨询 | |
| 运动参数（MOTION） | ||
| 电机 |  台湾新代伺服套件（总线+绝对值+Z 轴电机抱闸，支持任意时间点起停） |
技术咨询 |
| 导轨 |  台湾上银 |
技术咨询 |
| 丝杆 |  台湾TBI |
技术咨询 |
| 齿条齿轮 |  台湾YYC |
技术咨询 |
| 减速机 |  日本新宝 |
技术咨询 |
| 轴承 |  日本NSK |
技术咨询 |
| 控制系统（SYSTEM） | ||
| 控制系统 | 台湾新代（支持斜平面/3+2，支持五轴联动，选配 RTCP） |
技术咨询 |
| 编程方式 | 离线+试教（默认提供 PowerMill 编程培训，选配 UG，MasterCAM，精雕等） | 技术咨询 |
| 代码支持 | 国际标准 G 代码 | 技术咨询 |
| 工作台面（WORK TABLE） | ||
| 台面 | （标配）T 型槽铝型材台面 + 电控真空吸附 | 技术咨询 |
| （选配）整体铝板台面 + 电控真空吸附 | 技术咨询 | |
| 机架与结构（STRUCTURE） | ||
| 机床形式 | 定梁台面动 | 技术咨询 |
| 机架 | Q235碳素钢焊接机架 + 大型龙门铣一次加工成型 + 回火处理消除内应力 | 技术咨询 |
| 五轴头 |  新森自研双摆头式L型五轴头 + 进口谐波减速机 |
技术咨询 |
| 其它（ELSE） | ||
| 低压电器 |  法国施耐德 |
技术咨询 |
| 气动组件 |  台湾亚德客 |
技术咨询 |
| 润滑系统 | 全自动定时定量润滑（零号锂基脂润滑油） | 技术咨询 |
| 售后服务（SERVISE） | ||
| 保修 | 一年保修，终身维护 | 服务咨询 |
| 送货 | 中国全境送货上门，包安装（送机至客户厂门口，客户自行卸车或吊装，国外运费另计） | 服务咨询 |
| 培训 | 包培训，3-7 天客户现场培训，免费远程协助，来厂学习终身免费 | 服务咨询 |
| 交期 | 45 天（标准交期，修改图纸的根据工作量增加5-15 天，法定节假日顺延） | 服务咨询 |
|
1、配置单零配件承诺使用正品，拒绝高仿或假冒，一经发现免费更换至正品； | ||
